La consignation électrique est indispensable dès lors que vous souhaitez intervenir sur vos installations électriques (disjoncteurs, interrupteurs, machines électriques, mais aussi prises électriques ou batteries.). Régie par la norme NFC 18-510, cette technique permet de protéger le personnel et d’éviter tout accident d’origine électrique en mettant hors tension l’équipement sur lequel a lieu l’intervention. Nous proposons dans notre gamme différents dispositifs pour tous types d’équipement afin que vous trouviez la solution qui vous convient. Découvrez avec nous comment réaliser une consignation efficace, et quels systèmes de consignation électrique nous vous conseillons.

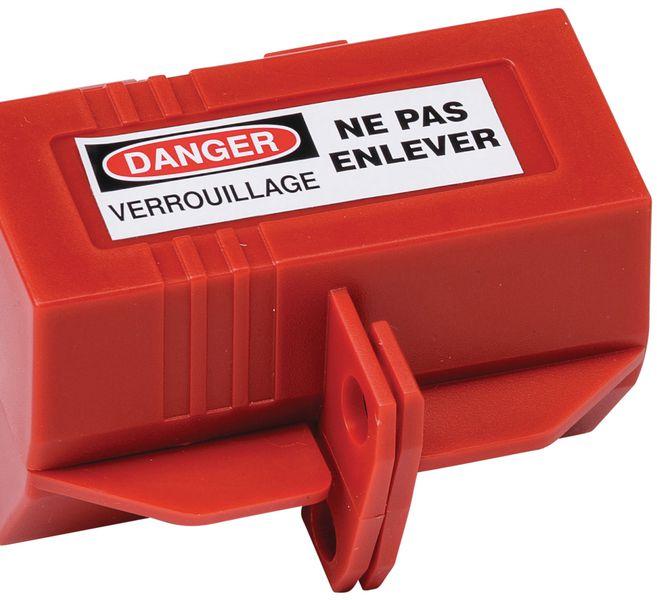

La condamnation de prise électrique permet d’empêcher qu’un employé ne rebranche une machine débranchée pour des raisons de sécurité (maintenance ou réparation en cours par exemple).

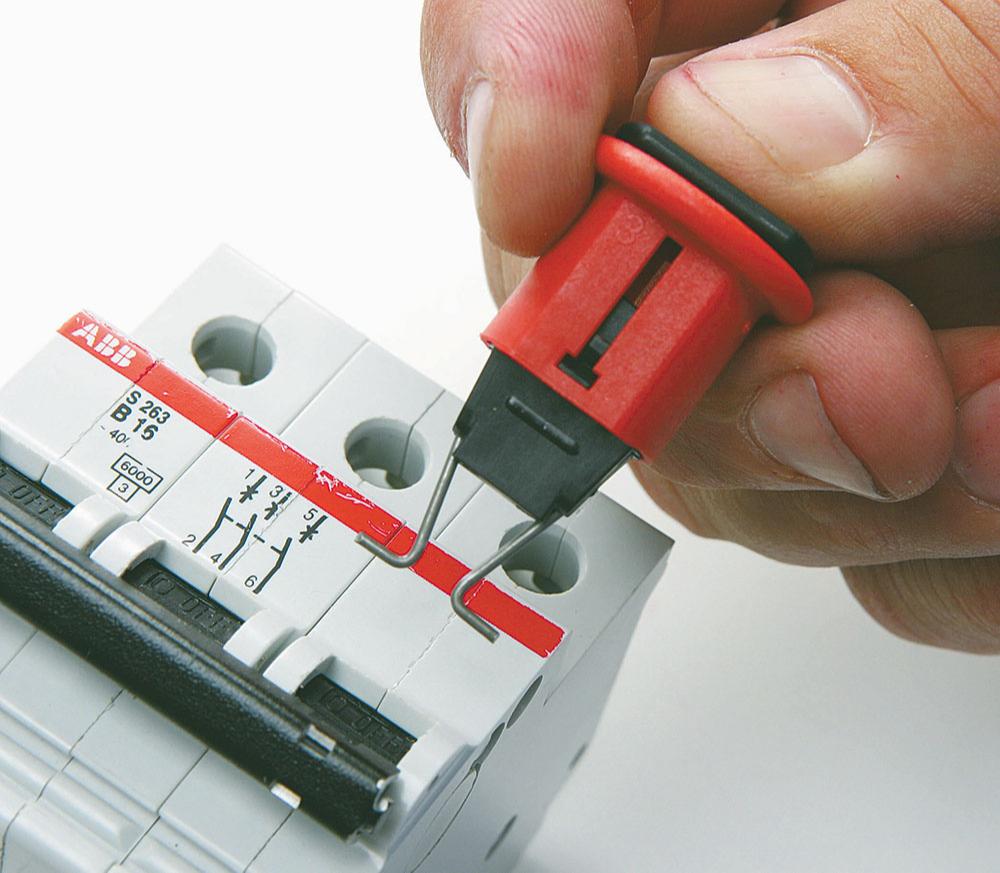

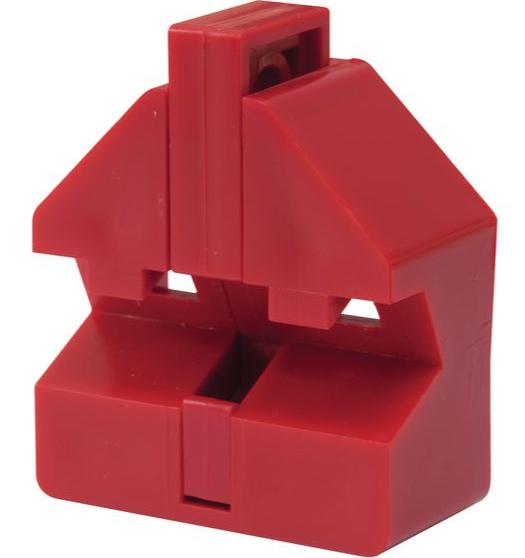

La condamnation de disjoncteur multipolaire est un moyen facile de condamner les installations électriques pendant une opération de maintenance ou de réparation, nécessitant de couper le courant de manière plus ou moins prolongée.

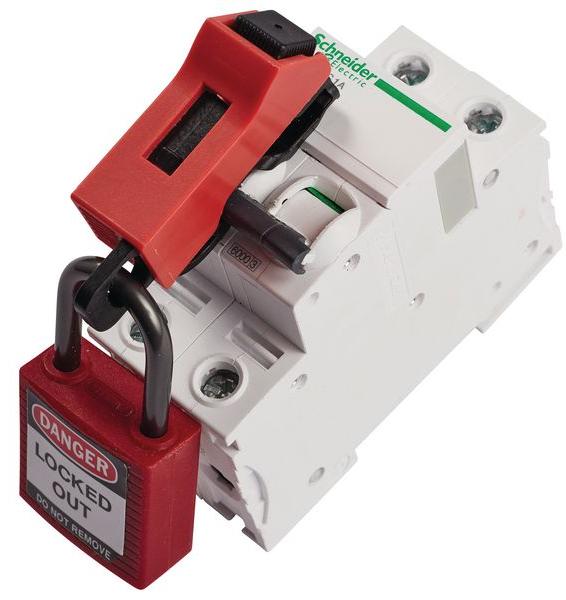

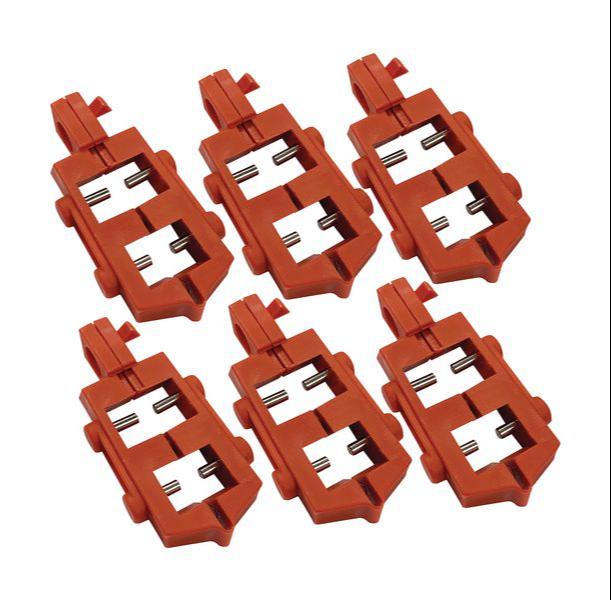

Notre gamme dédiée à la consignation de disjoncteur unipolaire permet de sécuriser les installations pendant une intervention sur les équipements électriques.
FAQ - Qu’est-ce qu’une consignation électrique
Qu’est-ce que la consignation d’une installation ?
Par définition, consigner un équipement électrique c’est en désactiver l’énergie dans le but de réaliser une intervention en toute sécurité.
La consignation des équipements électriques est encadrée par la loi, notamment par la norme NFC 18-510 et par l’article R4544-3 du code du travail. La mise hors tension de vos appareils permet d'assurer la sécurité du personnel et du matériel avant toute intervention, écartant ainsi les risques d'électrocution.
Mais alors, qui peut faire une consignation électrique ? Comme stipulé dans l’article R. 4544-9 du Code du travail, “Les opérations sur les installations électriques ou dans leur voisinage ne peuvent être effectuées que par des travailleurs habilités.”. Ce travailleur, le chargé de consignation électrique, reçoit de son employeur l’habilitation à prendre en charge et encadrer les interventions électriques. Il a en sa possession notamment le carnet de consignation électrique (ou registre) contenant les prescriptions et instructions de sécurité établi selon les normes en vigueur. Il rédige la fiche de manœuvre de consignation listant les actions à réaliser, ainsi que l’attestation de consignation électrique obligatoire une fois la procédure de consignation électrique terminée. Ce formulaire permet d’attester que toutes les opérations ont été effectuées.
Pour en savoir plus sur le risque électrique au travail, et découvrir comment vous protéger face au danger électrique, n’hésitez pas à consulter notre page dédiée à la prévention des risques électriques.
Quelles sont les étapes de la consignation électrique ?
La consignation électrique, via la méthode LOTO, comprend 5 étapes indispensables, qui correspondent dans les grandes lignes aux 5 règles de sécurité en électricité : déconnecter, condamner, vérifier, mettre à la terre et étendre la protection si besoin. Alors quelles sont les 5 étapes de la consignation ? Découvrez ci-dessous comment faire une consignation électrique.
1. La séparation électrique
Il s’agit d’isoler, de mettre hors tension, tous les circuits de puissance et de commande à l’aide d’un disjoncteur. Les alimentations de secours sont aussi concernées par cette étape. La séparation peut être obtenue de différentes façons :
Par vue directe des contacts séparés
Par enlèvement de pièces de contacts pour certains matériels spéciaux
Par interposition d’un écran entre les contacts
Localement, par un asservissement qui assure l’adéquation entre la position des contacts et la position du dispositif extérieur reflétant cette position
2. La condamnation électrique
Il faudra ensuite procéder au verrouillage grâce à l’utilisation de Cadenas de consignation électrique. Le blocage mécanique rend la mise sous tension impossible, le personnel est alors protégé. Pour plus de facilité, nous avons conçu un Kit de consignation électrique contenant tout le nécessaire à portée de main.
3. L’identification
Une fois la machine condamnée, veillez à informer le personnel qu’une action est en cours grâce à une signalisation de consignation.
4. La vérification électrique
L’absence de tension doit être vérifiée à l’aide d’un testeur VAT électrique spécialement prévu pour cet usage. Cette vérification doit être effectuée sur chaque conducteur actif, y compris le neutre.
5. La mise à terre et mise en court circuit
Après avoir vérifié l’absence de tension, la mise à terre et la mise en court circuit sont obligatoires. Ces actions concernent les conducteurs actifs et le neutre, elles doivent être réalisées au plus près de la zone de travail avec des équipements conformes. Précisons que la mise à la terre doit être raccordée côté terre avant d’être raccordée côté conducteur.
Pour la sécurité de tous, rappelez les règles à respecter et les dangers liés au courant électrique grâce à des panneaux et pictogrammes de Danger électrique.
Comment s’équiper pour la condamnation électrique ?
Vous vous demandez de quel matériel de consignation électrique vous avez besoin ? Pour réaliser vos travaux en toute sécurité, équipez-vous tout d'abord de cadenas de consignation électrique. Ils permettront de sécuriser les systèmes consignés et d’éviter qu’un employé non habilité ne remette en marche une machine en maintenance. Consultez notre gamme pour vous équiper, commandez par exemple des cadenas de couleurs différentes afin de mettre en place un code couleur.
Utilisez également une station de consignation afin de ranger au même endroit tous vos systèmes de consignation et accessoires. A fixer au mur ou portable, une station de consignation est idéale pour optimiser votre organisation.
Consultez ci-dessous les différents systèmes de consignation que nous vous proposons :
Condamnations
Utilisation
Spécificités
Condamnation pour prises électriques
Idéale pour condamner une prise électrique, une fiche industrielle et pour éviter la mise sous tension d’un appareil
Gamme complète sous Condamnation de fiches électriques
Condamnation de prises électriques
Condamnation de fiches industrielles
Condamnation de batteries de véhicules électriques
Condamnation pour disjoncteurs
Idéale pour condamner les disjoncteurs et les arrivées de courant pour garantir la sécurité du travailleur dans un milieu électrique
Toute notre gamme sous : Condamnation universelle de disjoncteur électrique Condamnation de disjoncteur électrique multipolaire Consignation de disjoncteur électrique unipolaire
Dispositif pour tous types de disjoncteurs
Disjoncteurs grand format ou miniatures
Condamnation pour boutons poussoirs
Idéale pour condamner facilement tous types de boutons et empêcher la mise en marche d’une machine.
Gamme complète sous Condamnation de boutons poussoirs
Pour boutons marche/arrêt
Pour boutons d’arrêt d’urgence
Pour commandes de boutons suspendues
Quelles sont les étapes de la déconsignation électrique ?
Après la consignation, la déconsignation électrique ! Les opérations de déconsignation électrique consistent à :
Retirer les éventuels écrans, protecteurs, balisages...
Déposer les mises en court-circuit, puis les mises à la terre en commençant par l’extrémité côté conducteur actif
Ouvrir les sectionneurs ou interrupteurs de mises à la terre et en court-circuit s’ils sont utilisés
Durant toute opération de maintenance, suivez avant tout les consignes de sécurité électrique et la réglementation en vigueur, et veillez à vous protéger à l’aide d’équipements de protection individuelle (EPI)dédiés. Consultez également notre gamme de Premiers secours pour vous équiper et pouvoir réagir rapidement au besoin. Suivez la procédure de consignation des énergies adaptée à chaque type d’énergie : consultez notre gamme de consignation des vannes et des fluides, consignation mécanique et consignation pneumatique.
