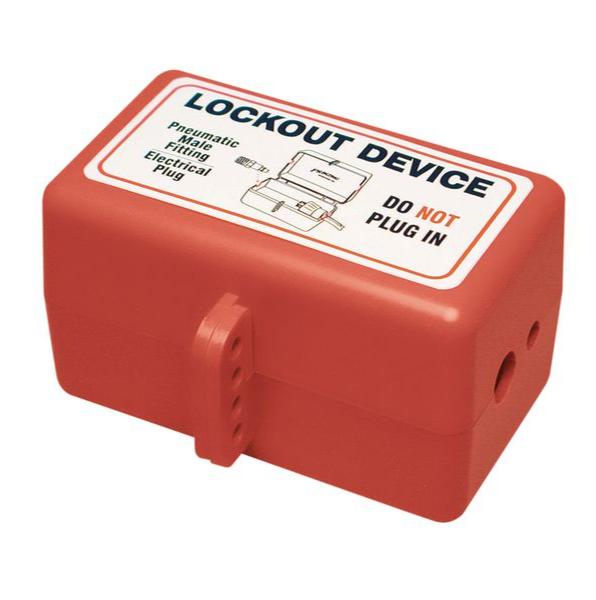

La consignation de vannes est une technique permettant d’écarter tout risque d’accident pendant une maintenance, un entretien ou une réparation sur une vanne. Cette technique consiste à empêcher la circulation des fluides dans la canalisation, le conduit ou le tuyau concerné par l’opération. Différents systèmes permettent d’effectuer une consignation des fluides réussie. Nous vous proposons des dispositifs de consignation de vannes sûrs et fiables, adaptés à tous types de vannes (vannes à volant, papillon, à clapet, etc.), mais aussi à des bouteilles de gaz ou des tuyaux pneumatiques. Consultez toute notre gamme pour choisir le matériel de consignation de vannes qui vous convient et assurer la protection de votre personnel.

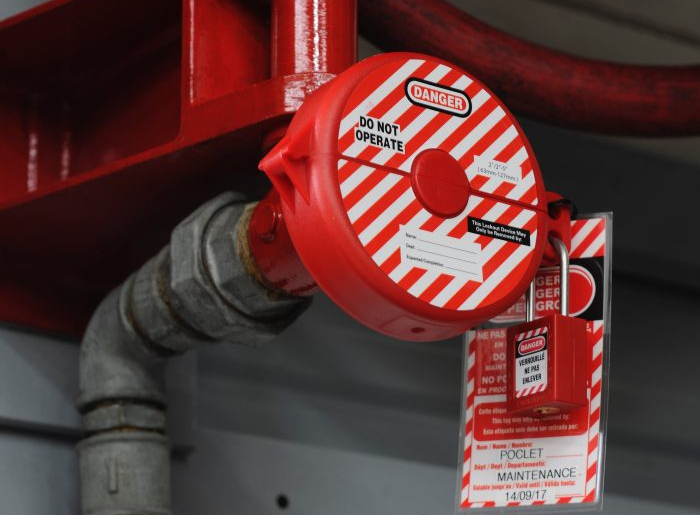

La consignation hydraulique consiste à empêcher l’utilisation d’une vanne durant une opération de maintenance, une intervention, une réparation, etc. pour éviter les accidents

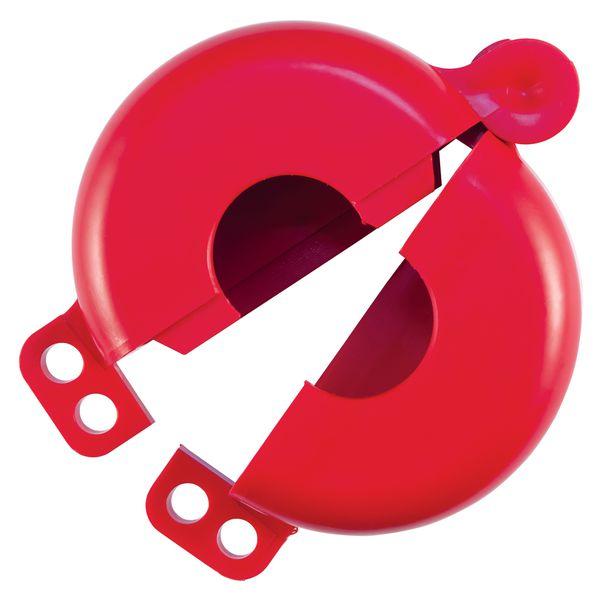

La condamnation de bouteille de gaz est indispensable lors des procédures de consignation et déconsignation pour éviter les accidents dramatiques
FAQ - Consignation des vannes
Quelles sont les étapes de la consignation des vannes ?
Les fluides liquides ou gazeux sont utilisés comme
sources d’énergie
(hydraulique, eau surchauffée…) ou comme des
substances chimiques
(azote, acide chlorhydrique…). Il existe donc des risques liés à leur pression, leur température et leurs propriétés chimiques. Il est donc important de respecter 4 étapes pour une bonne
consignation fluidique
:
1. La séparation
Après avoir été identifié, l’équipement de travail doit être
séparé
de tout fluide ou solide (y compris les circuits de sécurité). Lors d’une consignation des fluides, il est impératif que l’énergie initiant le mouvement (pompe, compresseur, ventilateur…) soit arrêtée. C’est pourquoi dans la plupart des cas, une consignation des vannes nécessite une
consignation électrique
et/ou une
consignation mécanique
.
2. La dissipation ou purge
La dissipation (ou purge) consiste à évacuer entièrement le fluide restant dans l’équipement de travail. Cette étape passe par une vidange et un nettoyage. Attention, lors de l’élimination d’une atmosphère dangereuse (asphyxiante, ou contenant des gaz inflammables…) une procédure spécifique est à établir en se basant sur une analyse des risques. Cette procédure comprend :
La ventilation
La mesure du taux d’oxygène ou la quantité de vapeur inflammable
Le contrôle d’accès
Les poussières combustibles doivent être aspirées à l’aide d’un équipement adapté afin d’éviter toute explosion, du fait de leur mise en suspension.
3. La condamnation
Il s’agit de condamner en position de fermeture les
organes de séparation
et en position d’ouverture les
organes de purge
. Il est conseillé de munir vos installations de
dispositifs de séparations
équipés de
moyens de condamnations intégrés
(vannes ou purges cadenassables…). Pour les équipements non équipés de ces moyens intégrés, des mesures compensatoires telles que des chaînes ou encore des équerres soudées doivent être mises en place.
Vous pourrez utiliser des
cadenas de consignation
et des
moraillons de consignation
pour cette étape. Informez également le personnel qu'une action est en cours à l'aide d'une
signalisation de consignation
.
4. La vérification
Dans cette dernière étape, il faudra effectuer une vérification d’absence de
risque résiduel
. L’absence d’écoulement n’est qu’une indication car un produit peut être figeant, colmatant, cristallisant, visqueux. C’est pourquoi l’efficacité de la purge devra être contrôlée.
Quels sont les systèmes dédiés à la condamnation des vannes ?
Condamnations
Utilisation
Produits

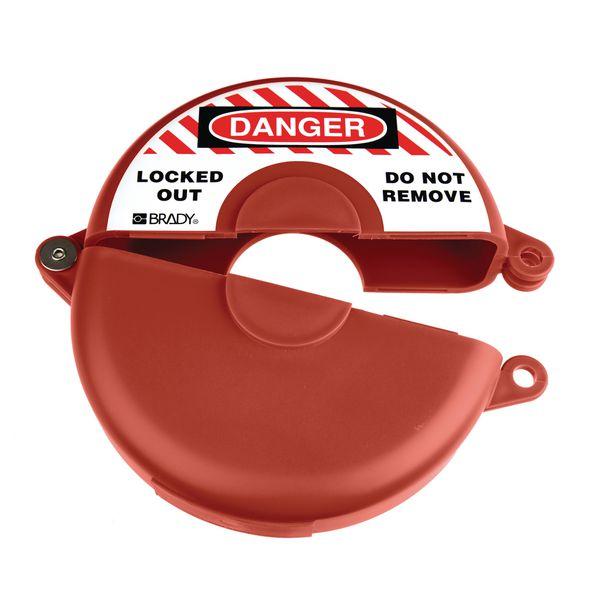

Condamnation pour vannes à volant
Idéale pour condamner en position ouverte ou fermée les vannes à volant de toutes tailles
Condamnation de vannes à volant standard
Condamnation de vannes à volant réglable
Système universel de condamnation par câble
Condamnation pour vannes papillon
Idéale pour condamner les manettes papillon empêchant ainsi tout appui sur la poignée de déclenchement
Système de condamnation de vannes papillon
Système universel de condamnation de vannes
Condamnation pour vannes à boisseau sphérique
Idéale pour condamner une vanne à boisseau sphérique que ce soit en position fermée ou ouverte
Condamnation de vannes à boisseau sphérique position fermée
Condamnation position ouverte et fermée à double butée
Comment se protéger face aux dangers des fluides ?
La consignation des fluides est nécessaire pour plusieurs raisons :
Les propriétés physico-chimiques des fluides présentent des risques : toxique, corrosif, inflammable, explosif, incompatibilité entre deux produits (eau et sodium par exemple)
La pression et la température des fluides peuvent être des risques. En effet, 1L d’eau surchauffée à 180° générera 233L de vapeur à la pression atmosphérique en cas de fuite. Dans ce cas, le risque d’accident et notamment de brûlures est important.
Une consignation est donc vivement conseillée lors des différentes opérations sur les canalisations afin d’éviter tout accident.
En présence de produits dangereux, il est important de se protéger, mais aussi d'informer votre personnel et les visiteurs grâce à des Marqueurs de tuyauteries Gaz (CLP / SGH) par exemple. Les panneaux de danger vous permettront aussi de signaler les matières explosives, inflammables ou toxiques. Vous pouvez former le personnel aux gestes de premiers secours afin de pouvoir agir en cas d’urgence et vous équipez du matériel nécessaire pour soigner les brûlures. Découvrez aussi comment vous protégez face aux risques de la Condamnation électrique et la Condamnation mécanique.
Quelles sont les étapes de la déconsignation des vannes ?
La déconsignation ne doit être réalisée qu’après s’être assuré de la fin réelle des opérations. Une analyse des risques permet de déterminer l’ordre des opérations pour une remise en marche en toute sécurité. Seul le personnel habilité qui aura consigné les équipements pourra effectuer la déconsignation.
